Lichtraumprofil

Schema Lichtraumprofil Spur-L

Profil Greater Florida LEGO® Train Club

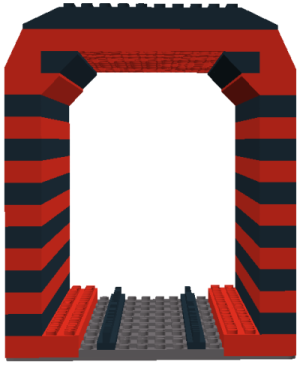

Lichtraumprofil GFLTC

Der "Greater Florida LEGO® Train Club" (GFLTC) empfiehlt auf seiner Homepage dieses Lichtraumprofil.

Profilhöhe
14 Steine → 133.4mm
(Unterkante des Gleises - Unterkante des Tunnelportals)
Profilbreite
12 Einheiten → 95.7mm
Eckenradius
2 Schrägsteine oder 1 Radiusstein (Schloss-Bogenstein)

Profil Spur-L

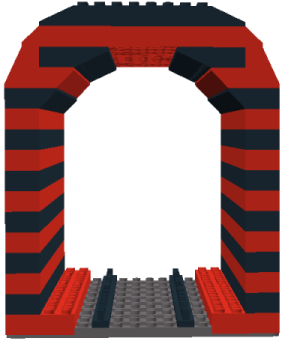

Lichtraumprofil Spur-L

Spur-L lehnt sich an das Lichtraumprofil von GFLTC an, empfiehlt allerdings ein Profil mit grösseren Eckenradien, was ästhetischere Tunnelportale ermöglicht. Züge, die das Spur-L Lichtraumprofil erfüllen, können automatisch auch auf Anlagen des GFLTC fahren.

Profilhöhe
14 Steine → 133.4mm
Profilbreite
12 Einheiten → 95.7mm
Eckenradius
2 Schrägsteine 45° + 1 Schrägstein 30° → Radius 47.9mm, =1/2 Profilbreite

Doppelspurprofil Spur-L

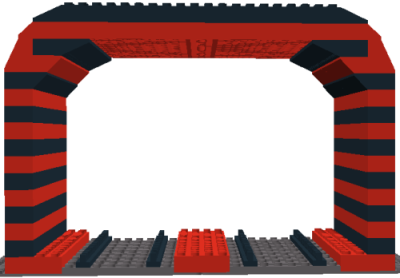

Lichtraumprofil Spur-L Doppelspur

Für Doppelspurige Linien kann das doppelte Spur-L Profil verwendet werden.

Profilhöhe
14 Steine → 133.4mm
Profilbreite
24 Einheiten → 191.4mm
Eckenradius
2 Schrägsteine 45° + 1 Schrägstein 30° → Radius 47.9mm, = 1/2 Profilbreite
